EMC Site Validatie

Hoogfrequent Kalibraties

DARE!! Calibrations is een gerenommeerd laboratorium op het gebied van hoogfrequent en EMC kalibraties. Naast het kalibreren van hoogfrequent meetapparatuur zoals meetontvangers en antennes is het nu ook mogelijk om Kooien van Faraday, Anechoische Ruimten en Open Area Test Sites (OATS) te valideren. De metingen vallen uiteen in vier deelgebieden: Dempingsmetingen, Normalized Site Attenuation (NSA), veldsterktehomogeniteit en Site Voltage Standing Wave Ratio (S-VSWR).

Dempingsmetingen

De meting van de effectiviteit van de afscherming (dempingsmeting) wordt uitgevoerd op afgeschermde ruimten, zogenaamde Kooien van Faraday. Deze ruimten worden gebruikt om elektromagnetische (EM) velden binnen of buiten de ruimte te houden. Toepassingen voor dergelijke ruimten zijn meetkamers, computerruimten en medische afgeschermde ruimten zoals gebruikt worden voor MRI-scanners. De mate waarin dergelijke ruimte EM-velden afschermen wordt weergegeven door de verhouding van het veld binnen en buiten de ruimte over een bepaalde frequentieband.

DARE!! Calibrations is geaccrediteerd voor het bereik tussen de 10 kHz en 18 GHz in overeenstemming met de EN 50147-1 en MIL 285 normen.

Normalized Site Attenuation

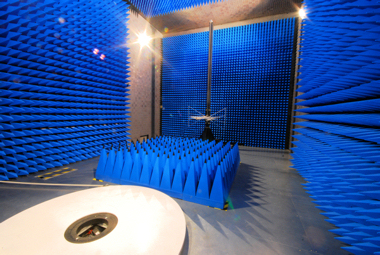

Normalized Site Attenuation of NSA-metingen worden uitgevoerd om de prestaties van anechoische ruimten of OATS’ te valideren. De metingen worden uitgevoerd met zowel horizontaal als verticaal gepolariseerde antenneposities. Hierbij dienen de waarden over het frequentiebereik van 30 MHz en 1 GHz tussen de in de standaard vastgelegde limietwaarden te liggen. De metingen worden uitgevoerd conform de normen ANSI C63.4 en CISPR 16-1-4.

Veldsterktehomogeniteit

EMC metingen worden veelal uitgevoerd in anechoische ruimten. Hierbij is het van belang dat over een bepaald gebied (quiet zone meestal 2 bij 2 meter) de veldsterkte homogeen is. Voordat de ruimte kan worden gebruikt, dient deze validatie te worden uitgevoerd. DARE!! Calibrations kan deze validatie uitvoeren in het frequentiegebied van 26 MHz tot 18 GHz conform EN61000-4-3.

Site-VSWR

De staande golf verhouding van een ruimte is een relatief nieuwe eis voor kamers die gebruikt worden boven de 1 GHz. Iedere kamer die gebruikt wordt voor geaccrediteerde metingen moet voldoen aan de eisen van de norm. Hierbij is vooral de kwaliteit en de oppervlakte waarop het absorptiemateriaal op de wanden is aangebracht van belang. De Site-VSWR wordt door DARE!! Calibrations in het frequentiegebied van 1 GHz tot 18 GHz uitgevoerd in overeenstemming met de norm CISPR 16-1-4.

EMC en Hoogfrequent Kalibraties

DARE!! Calibrations heeft zich ten doel gesteld hoogfrequent kalibraties in het algemeen en EMC-kalibraties in het bijzonder uit te kunnen voeren. In het verleden zijn onder andere antenne-kalibraties, ESD-kalibraties en de kalibratie van meetontvangers inclusief CISPR detectoren aan de scope toegevoegd. De toevoeging van het meten van hoogfrequent meetruimten is een welkome aanvulling op ons aanbod van diensten.

All over Europe!

DARE!! Calibrations voert HF en EMC kalibraties uit voor welbekende bedrijven en instituten over heel Europa en Turkije. Onze kalibratiediensten worden in ieder land vertegenwoordigd door een netwerk van professionele partners.

Referenties

"We used DARE!! Calibrations for the calibration of our whole EMC test and measurement equipment as well as for the measurement of the shielding effectivness and normalised site attenuation of our 3m semi-anechoic chamber. Their service and staff is very professional, friendly and serious with an important background of experience. They can offer a broad scope of RVA-accredited calibrations for high frequencies. Their quotation is very detailed and their prices are highly competitive. They have even a service to personally collect and bring back our (sensitive) instruments. This was very important for us, as we made bad experiences in the past with third party shippers as the instruments came sometimes back damaged. I am conviced by their service, that I want to use them for future calibrations."

Orazio MARINILLI
Head of laboratory
ILNAS(Luxembourg)
