HF ontwikkeldiensten van DARE!! Development

Antenne ontwerp
DARE!! gebruikt "Advanced Design System" (ADS) software van Agilent voor het ontwerpen van verschillende antennes zoals patch antennes, patch antenne arrays en dipool antennes (zoals dual of triple band GSM antennes). Antennes kunnen worden ontworpen in een frequentiebereik van 100 MHz tot 40 GHz.

Een antenne integreren in uw product

Als een antenne wordt gebruikt in de behuizing van een product dient er rekening gehouden te worden met de invloed die wordt uitgeoefend door de behuizing en de electronica. De diëlektrische constante van de behuizing (Er), de dikte van het materiaal voor de antenne en de luchtkap tussen de antenne en de behuizing zijn van cruciaal belang voor een goede prestatie van de antenne. Al deze parameters zullen worden gebruikt om het optimaal antenne ontwerp voor uw applicatie te bewerkstelligen.

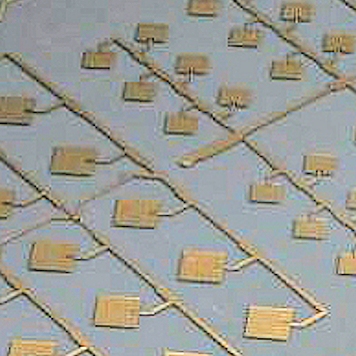

Dual Band Patch Antenne

Snelle antenne prototyping
Om een antenne te kunnen ontwerpen in de kortst mogelijke tijd maakt DARE!! gebruik van een LPKF circuit board plotter voor snelle in-house antenne prototyping.

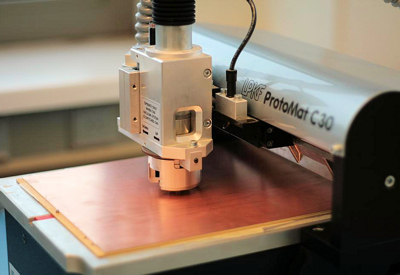

Prototype PCB freesmachine

Antenne kalibratie
De antenne kalibratiesite of één van de anechoische kamers van DARE!! kunnen worden gebruikt om de antenneprestatie te verifieren. Hier worden de antenneversterking en stralingspatronen van de antenne geverifieerd. De ingangsimpedantie van de antenne wordt gemeten met behulp van een netwerk analyser.

RF en microgolf filter ontwerp

DARE!! kan zorgdragen voor al uw discrete en vlakke filter eisen.

Denk aan ontwerpen van:
• Discrete filter modellering en ontwerp
• Vlakke parallel coupled lijn filter, interdigitale filters, combline filters, capacitieve end-coupled filters, stepped-impedance filters, stub filters, etc.
• Synthese van filter response met general Chebyshev, elliptisch, Butterworth en fase geëgaliseerde karakteristieken
• Directionele coupler en rate race coupler ontwerp
• Etc.

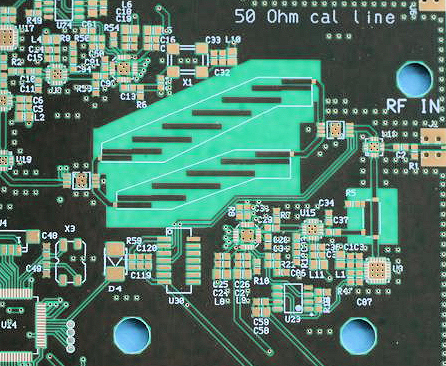

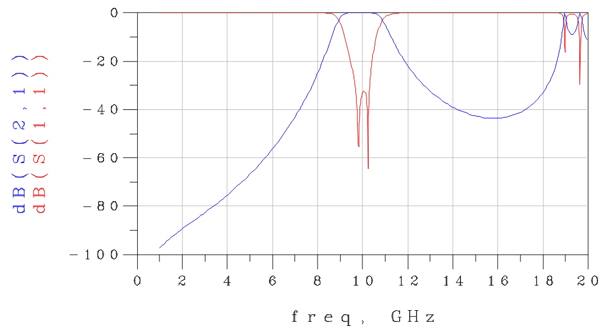

Geintegreerd Band Pass Filter

RF en Microgolf ontvanger en zender ontwerp

DARE!! Development is zeer ervaren met het ontwerpen van ontvangers in het frequentiebereik van 9 kHz tot 40 GHz. Dit is inclusief het ontwerp van lage ruis synthesizers / PLL’s, filters, microcontrollers en de vereiste embedded software.

We kunnen u assisteren met uw short-range (SRD) / ISM device eisen voor draadloze overdracht van data, video- of audiosignalen.

Bij het ontwerpen van een zender zijn parameters als uitgangsvermogen, fase ruis, onechte signalen en lineariteit van groot belang. DARE!! beschikt over de nodige middelen en meetinstrumenten om deze essentiele parameters te ontwerpen en verifieren.

CE markering en type keuring
DARE!! Consultancy kan als geaccrediteerd lab alle benodigde testen uitvoeren in het kader van de EMC richtlijn, Laagspanningsrichtlijn, R&TTE richtlijn en/of de Automotive richtlijn.

DARE!! Development Laser applicatie ontwerp services

Analoge laser links:
DARE!! heeft meer dan 10 jaar ervaring met analoge optische glasvezel communicatie.
Onze standaard analoge optische glasvezel link heeft een frequentiebereik van 9 kHz tot 3 GHz en een ruis figuur van maar 3 dB.
Deze analoge optische glasvezel  links kunnen worden gebruikt gedurende EMC metingen, antenne afzondering en vele andere applicaties.

"Power over fiber"

Om te komen tot een compleet galvanisch geïsoleerd electronisch systeem dient niet alleen de data overdracht te geschieden over optische glasvezelkabels, ook de voeding moet worden geïsoleerd. Natuurlijk kan dit worden bewerkstelligd met batterijen, maar er zal een probleem ontstaan wanneer de batterijen op raken (bijvoorbeeld op afgelegen plekken die moeilijk bereikbaar zijn).

Met een Power Over Fiber (POF) module kan uitstekende isolatie worden bereikt zonder verder onderhoud. Wij kunnen u een op maat gemaakte laser voeding leveren voor uw optische glasvezel applicatie.

Met een enkele glasvezel kunnen we tot wel 6Volt / 20 mA of 120mW electrisch vermogen leveren.

Omdat een high power laser wordt gebruikt om dit te bereiken, is LASER veiligheid van groot belang. DARE!! POF modules zijn ontwikkeld met een drievoudig veiligheidssysteem voor maximale veiligheid. Het beschermingssysteem schakelt de laser uit op het moment dat een optische glasvezel connector is losgekoppeld of als een optische glasvezelkabel kapot is.

Turn key ontwerp services

DARE!! kan u turn key ontwerp services bieden inclusief hardware ontwerp, embedded software ontwerp, PC control software en het mechanisch ontwerp (voor de behuizing).
Onze ontwerpen zijn er optimaal op gericht om productiekosten tot een minimum te beperken, wat betekent dat we ons zoveel mogelijk richten op een geautomatiseerde productie met een minimum aan handwerk.
Terwijl tegenwoordig de meeste tijd op gaat aan het monteren van de electronica in de behuizing, wordt er veel moeite gedaan om de behuizing zodanig te ontwerpen dat het montage vergemakkelijkt.

Indien gewenst kan DARE!! ook de totale productie van uw product verzorgen.
