RadiCentre® EMC Systemen
Het hart van elk EMC-testsysteem
Flexibel • Multifunctioneel • Uitbreidbaar
EMC-testsystemen zijn complexe installaties waarin veel meetinstrumenten zijn gekoppeld en waar vaak zowel een antennemast als een draaitafel mee worden aangestuurd. Teneinde volledig automatische testen uit te kunnen voeren, dienen zowel deze apparaten en meetinstrumenten als de connecties tussen versterkers, vermogensmeters, antennes en meetontvangers op een geautomatiseerde manier te worden aangestuurd. Daar waar RadiMation® het software hart van het systeem vormt, is het RadiCentre® het hardware hart. Met de introductie van het RadiCentre® zijn kosteneffectieve, volledige geautomatiseerde testen eindelijk een realiteit geworden.
|
|
|
|
|
RadiCentre-one |

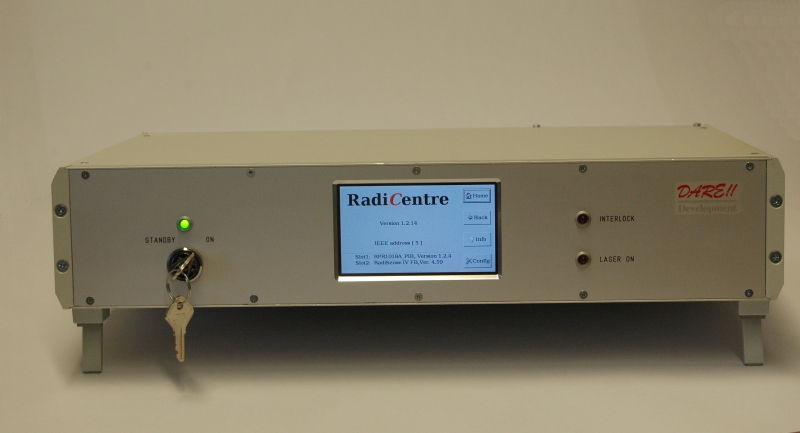

RadiCentre-2 |
RadiCentre-8 |
Flexibel
Teneinde volledige geautomatiseerde testen mogelijk te maken voor zowel kleine als grotere meetsystemen, is het RadiCentre® systeem leverbaar met 1-slot, 2-slots of 8-slots. Deze sloten kunnen naar de wens van de klant individueel geconfigureerd worden. De verschillende beschikbare insteekkaarten kunnen naar believen worden gecombineerd waarbij elke combinatie is toegestaan.
Uitbreidbaar
Het RadiCentre® is uitbreidbaar met een aantal verschillende insteekkaarten. De volgende kaarten zijn nu reeds beschikbaar:
|
RadiSense® |
de LASERgevoede EM-veldsterktesensoren van 10 KHz tot 18 GHz |
|
RadiLink® |
de analoge glasvezellink tot 3 GHz |
|
RadiMate® |
de vierkanaals A/D- en D/A-monitor |
|
RadiPower® |
de hoogfrequent vermogensmeter voor EMC toepassingen |
|
RadiSwitch® |
om twee tot vier kanalen tot 18GHz/250W om te schakelen |
|
RadiControl® |
besturingskaart voor draaitafel en/of antennemast |
Gemakkelijk in te zetten
Het systeem is werkelijk 'Plug and Play' hetgeen betekent dat iedere insteekkaart automatisch herkend en geinitialiseerd wordt en direct klaar is voor gebruik. De gebruiker kan het systeem configureren door middel van een kleuren TFT-touchscreen (enkel voor 2 kanaals- en 8 kanaals systeem).
Ruimte effectief
Daar waar in normale gevallen controllers, sensoren, schakelaars en andere apparatuur één of meer U hoogte in een 19inch-rack in gebruik nemen, neemt het RadiCentre® voor acht apparaten slechts 4 U hoogte in beslag. Alle insteekkaarten worden gevoed vanuit het RadiCentre systeem, dit in tegenstelling tot losse apparatuur die alle een eigen voeding gebruiken.
Software ondersteuning
Het RadiCentre® systeem is door software aanstuurbaar via RS-232 en IEEE-488. Naast de RadiMation® integrale EMC-meetprogrammatuur kan het systeem aangestuurd worden door alle EMC-meetpakketten, aangezien alle aansturingscodes die nodig zijn om het systeem te contoleren, beschikbaar zijn.
Linux based en software-upgrades
Het systeem is Linux gebaseerd en biedt dus grote stabiliteit en snelle opstarttijden. Aangezien alle embedded programmatuur is opgeslagen in flash geheugen, is het zeer eenvoudig het systeem later op te waarderen naar nieuwe versies. Op deze wijze wordt uw initiele investering veiliggesteld.
Specificaties
|
Prestaties |
CTR1001S |
CTR1002A |
CTR1008A |
|
Slots voor Plug-in Cards |
Eén slot vrij configureerbaar |
Twee slots vrij configureerbaar |
Acht slots vrij configureerbaar |
|
Display (TFT touch screen) |
n.v.t. |
4,3" Widescreen (480x272) |
8,4" SVGA (800x600) |
|
Backplane |
n.v.t. |
Intilligente veelzijdige backplane | |
|
Processor |
|
400 MHz AMD Alchemy® 32 bits MIPS processor | |
|
Geheugen |
|
64 MB RAM, 32 MB Flash | |
|
Operationeel Systeem |
|
Linux | |
|
Model |
Desktop / stapelbaar |
Desktop of 19” rack monteerbaar | |
|
Dimensies | |||
|
Hoogte |
|
2U |
4U |
|
Diepte |
|
350 mm | |
|
Breedte |
|
19 inch (rack monteerbaar) | |
|
Gewicht (leeg) |
|
Ongeveer 4,5 kg |
Ongeveer 9 kg |
|
Omgevingscondities | |||
|
Temperatuur bereik |
|
150 C - 350 C | |
|
Relatieve vochtigheid |
|
10 – 90% (niet condenserend) | |
|
Voeding | |||
|
Voedingsspanning |
AC Adapater |
230 VAC | |
|
Opgenomen vermogen (leeg) |
|
35 W |
50 W |
|
Opgenomen vermogen (max) |
|
60 W |
180 W |
|
Interfaces & kabels |
|
||
|
Interface |
|
RS-232 |
RS-232 en |
|
Connectors |
|
IEC Inlet, Sub D-9, Interlock |
IEC Inlet, Sub D-9, IEEE-488 en Interlock |
|
Kabels |
|
|
|
Veiligheid & garantie | |||
|
Interlock |
|
Externe Interlock & Interlocked LASER outputs | |
|
Garantie |
|
3 jaar (oneigenlijk gebruik uitgesloten) | |
|
Plug-in cards | |||
|
RadiSense® |
|
Het bereik van batterijloze E-field sensors | |
|
RadiLink® |
|
De analoge vezelkoppeling tot 3 GHz | |
|
RadiMate® |
|
De vierkanaals AD/DA monitor | |
|
RadiPower® |
|
Het bereik van de power meters voor EMC toepassingen | |
|
RadiGen® |
|
De signaal generator van EMC-toepassingen* | |
|
RadiSwitch® |
|
te schakelen twee, vier of zes 18 GHz / 150 W kanalen | |
