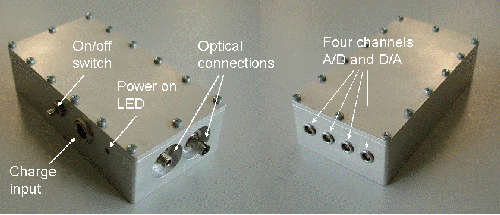

EMC IO Interface

RadiMate® four chanal A/D- D/A-converter

Prestaties

Inputs

:

vierkanaals differentieel

Input bereik

:

- 5 tot +5 V

Input impedantie

:

> 100 MΩ (buffer uit); > 1GΩ (buffer on)

Input resolutie

:

16 bit effectief

Meetsnelheid 1

:

1 kan.: 60 smpls/s; 2 kan.: 20 smpls/s; 3 kan.: 10 smpls/s; 4 kan.:8 smpls/s

Outputs

:

vierkanaals single ended

Output bereik

:

0 tot +5 V

Output impedantie

:

< 50 Ω

Output resolutie

:

10 bit

Omgevingscondities

Temperatuurbereik

:

15° tot 35°C

Relatieve vochtigheid

:

10 - 90% (niet-condenserend)

Geleide immuniteit 2

:

>300 mA; 10 kHz tot 400 MHz

Gestraalde immuniteit 2

:

>300 V/m; 30 MHz tot 4 GHz

ESD-immuniteit 2

:

>16 kV

Afmetingen

RadiMate

:

120 x 62 x 33 mm

Seriele interface

:

48 x 52 x 26 mm

Voeding

Batterij

:

NiMH pack, 7.2V/150mAh of met optionele laservoeding

Autonomie

:

10 uur operationeel

Laadtijd

:

2,5 uur

Voedingsspanning

:

230 VAC

Vermogen

:

15 W

Seriele interface

:

Gevoed vanaf de RS232-poort

Optische communicatie

Communicatiesnelheid

:

38400 bps

Communicatie-instellingen

:

8 bits, geen pariteit, 1 stop bit

Dataconnector naar de RadiMate ®

:

ST

Dataconnector van de RadiMate ®

:

FSMA

Glasvezels

:

200/230 µm HCS, duplex

Standaard glasvezellengte

:

10 m
