EMC storing oplossing

In zijn algemeenheid zijn er vanuit CE markering minimale EMC eisen gesteld voor elektronische producten, apparaten en/of systemen, waardoor deze in hun omgeving niet te veel storing genereren (emissie) en daarnaast ook voldoende immuun zijn voor storingen vanuit deze omgeving (immuniteit).

In de praktijk komt het echter voor dat producten in hun omgeving beinvloed worden hetgeen kan leiden tot ongewenste beinvloeding van de werking van het product. Wanneer het product verzonden is of de installatie is opgeleverd en deze problemen zich voordoen, is het meestal verstandig het probleem op locatie op te lossen.

De genoemde problemen kunnen op twee manieren opgelost worden:

1. Passieve methode

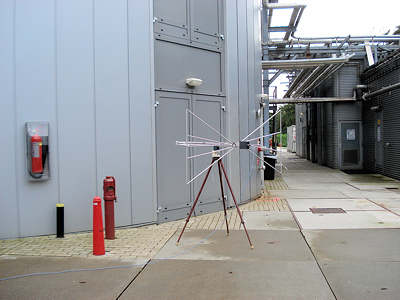

Bij gebruik van de passieve methode worden verschillende metingen uitgevoerd om de stoorbron te lokaliseren. Zodra deze is vastgesteld, wordt een plan van aanpak gemaakt om het probleem op te lossen. Gedurende een 'site survey' wordt zowel de voeding geanalyseerd als de hoog- en laagfrequentmetingen uitgevoerd (E- en H-veld). Naast deze metingen wordt er ook nog onderzoek gepleegd op het gebied van elektrostatische ontladingen (ESD). Indien de storingen zich maar sporadisch voordoen, is de passieve methode nogal tijdrovend. Echter is er tijdens het onderzoek, in tegenstelling tot de actieve methode, geen gevaar voor beschadigen van de te testen apparatuur of het verstoren van apparatuur in de omgeving.

2. Actieve methode

Tijdens de actieve methode worden verschillende EMC-verstoringen gegenereerd om de verstoring van het te testen apparaat te simuleren. Dit resulteert in een snelle identificatie van de oorzaak van de storing. Nadeel van deze methode is dat het met opzet de apparatuur beïnvloedt. Bij vol continue bedrijf is dit bijna nooit wenselijk.
