EMC Power meters
De kosten effectieve EMC power meter van 9 kHz - 18 GHz
Snel - Nauwkeurig - Breedband

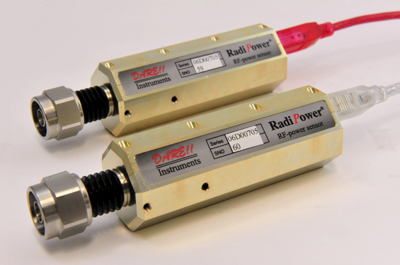

De RadiPower® is een EMC power meter bedoeld voor CW vermogensmetingen tijdens EMC testen. De RadiPower® is een betaalbare, snelle en nauwkeurige hoogfrequent power meter en beschikt over een USB poort voor snelle en eenvoudige metingen met een PC. De RPR1006A power meter is in staat metingen uit te voeren binnen een frequentieband van 9 kHz tot 6 GHz en met een nauwkeurigheid van 0.15 dB. De RPR2018C vermogensmeter is in staat metingen uit te voeren binnen een frequentieband van 80 MHz tot 18 GHz en met een nauwkeurigheid van 0.2 dB. Beide meters maken effectieve metingen in overeenstemming met EMC normen mogelijk.
Insteekkaart
De RadiPower® USB vermogensmeters kunnen worden aangesloten op een USB1004A insteekkaart. Deze insteekkaart ondersteunt maximaal vier RadiPower® vermogensmeters, waarmee het mogelijk is om forward- en reflected vermogen te meten aan twee versterkers. De insteekkaart past in het RadiCentre® EMC meetsysteem dat leverbaar is als een 1-slot, 2-slot of 8-slot versie.
Stand-alone gebruik
De RadiPower® vermogensmeter kan ook zelfstandig en direct op een PC worden aangesloten door middel van een USB kabel, waarbij een standaard meegeleverde software applicatie de vermogensmeting op het PC scherm toont.
Snel
De RadiPower® voert zeer snelle metingen uit in het bijzonder bij lage- en of wisselende test signalen, hetgeen regelmatig het geval is bij EMC immuniteitstesten en met name bij lage test niveau's. Dit resulteert in een verbeterde en efficientere totale meettijd in geval van EMC immuniteitstesten van wel meer dan 50%.
Hoog dynamisch bereik
De RadiPower® RPR1006A heeft een dynamisch bereik van meer dan 65 dB (dynamisch bereik van RPR2018C is meer dan 55 dB) hetgeen de vermogenmeters uitermate geschikt maken voor alle EMC immuniteits test toepassingen.
Breedband
Met twee modellen die totaal een frequentieband van 9 kHz tot 18 GHz afdekken maakt de RadiPower® het uitgelezen product voor alle EMC testen inclusief Militair-, Automotive- en CE-markering EMC immuniteitstesten.
Hoge nauwkeurigheid
De RadiPower® 6 GHz (RPR1006A) is in staat EMC metingen met een hoge nauwkeurigheid uit te voeren. Met een nauwkeurigheid van 0,15 dB (RPR2018C = 0,2 dB) over de gehele band is de vermogensmeter geschikt voor o.a. testen in overeenstemming met EN61000-4-x, MilStd. 461/462 en ISO11451-x.
Immuniteitstoepassingen
Immuniteitstoepassingen vereisen dat het veld of het vermogen gedurende testen wordt gemeten. De actuele veldsterkte kan worden gemeten met een RadiSense® LASER gevoede veldsterkte sensor. De RadiPower® is in staat om het ingansgvermogen van de versterker te meten. In de meeste gevallen is het noodzakelijk zowel het geleverde (forward) als gereflecteerde (reflected) vermogen te meten. Aangezien de RadiPower® insteekkaart tot vier vermogensmeters ondersteunt, is de RadiPower® oplossing zeer geschikt voor meerkanalige EMC testen.
Meetonzekerheid
De misaanpassing van de impedantie levert in de meeste gevallen de grootste bijdrage aan de meetonzekerheid. Daarom is de RadiPower® ontwikkeld met een zeer lage staande golf verhouding (SWR). Hierdoor zijn met de RadiPower® kleine meetonzekerheden te realiseren.
Specificaties
|
RadiPower® vermogensmeter |
RPR1006A (6 GHz) | ||
|
Detector type |
Diode | ||
|
Meetfunctie |
Gemiddeld vermogen (CW) | ||
|
Gekalibreerd frequentie bereik |
9 kHz tot 6 GHz | ||
|
Vermogens meetbereik |
-55 dBm tot +10 dBm | ||
|
Ingangs beschadigingsniveau |
> 20 dBm | ||
|
Resolutie |
0,01 dB | ||
|
SWR |
9 kHz tot 100 MHz: <1,02 100 MHz tot 4 GHz: <1,15 4 GHz tot 6 GHz: <1,30 | ||
|
Meetsnelheid |
100 samples/s normale modus (afhankelijk van de filterinstelling) | ||
|
Nauwkeurigheid bij [23 ± 2]o C |
0,15 dB | ||
|
Maximale lineariteitsfout |
0,05 dB / 10 dB (0 dBm referentiepunt) | ||
|
Temperatuurseffect |
< 0,15 dB over het volledige temperatuursbereik | ||
|
Meeteenheid |
dBm | ||
RadiPower® vermogensmeter |
RPR2018C (18 GHz) | ||
Gekalibreerd frequentie bereik |
80 MHz tot 18 GHz | ||
Vermogens meetbereik |
-45 dBm tot +10 dBm | ||
|
|
10 MHz tot 10 GHz: <1,20 10 GHz tot 18 GHz: <1,35 | ||
Maximale lineariteitsfout |
0,2 dB / 10 dB (0 dBm referentiepunt) | ||
|
RadiPower® Insteekkaart |
USB1004A | ||
|
Ondersteunde meetkoppen |
Maximaal 4 stuks RPRxxxx (elk type) vermogensmeters | ||
|
Vormfactor |
1 slot in een RadiCentre® systeem | ||
|
Omgevingscondities |
Insteekkaart & Meetkop |
|
Temperatuursbereik (gebruik) |
0 graden C tot 40 graden C |
|
Temperatuursbereik (opslag) |
-20 graden C tot 85 graden C |
|
Relatieve vochtigheid |
10% – 90% (niet-condenserend) |
|
Connectoren en kabels |
Meetkop |
|
Naar insteekkaart (data) |
USB-B |
|
USB Communicatie |
USB 1.0 (te gebruiken met het RadiCentre®) |
|
USB vermogensopname |
<200 mA |
|
RF ingangsconnector |
N-type precisie |
|
Filters |
Aantal gemiddelden berekeningen |
|
Filter 1 |
1 |
|
Filter 2 |
3 |
|
Filter 3 |
10 |
|
Filter 4 |
30 |
|
Filter 5 |
100 |
|
Filter 6 |
300 |
|
Filter 7 |
1,000 |
|
Auto filter modus |
|
Auto filter modus |
Auto filter modus |
|
+10 to 0 dBm |
Filter 3 |
|
0 to -10 dBm |
Filter 3 |
|
-10 to -20 dBm |
Filter 3 |
|
-20 to -30 dBm |
Filter 4 |
|
-30 to -40 dBm |
Filter 5 |
|
-40 to -50 dBm |
Filter 6 |
|
-50 to -55 dBm |
Filter 7 (enkel van toepassing voor RPR1006A) |
